Wiederinbetriebnahm Amiga 2000 nach Jahrzehnten :-)

[amitcp]

Hallo zusammen,

wie schon in meiner Vorstellung angesprochen, versuche ich derzeit meinen alten Amiga 2000 (Rev. 4.3) wieder in Gang zu bringen.
(Eingebaut in einen Mikronik-Tower)

Zunächste hatte alles halb so wild ausgesehen, denn die Kiste fuhr erst einmal (fast klaglos) hoch.
Beim 2. Boot gab es ne Menge Guru-Meditations, beim 4. oder 5. Boot war dann auf einmal alles wieder da, was ich als letztes vor Jahren
gesehen hatte.
Ab und an kamen nun aber beim Start abwechselnd gelbe oder grüne Bildschirme, aber trotzdem nach einigen Versuchen der Desktop.

Ich hab dann auch mal alle Karten raus und wieder rein und auch alle einzeln etc., aber gelb war trotzdem immer noch da.

Eingebaut ist.
A2630
Buddha
X-Surf
Retina Z1

Ich habe jetzt übers Wochenende alles mal ausgebaut, die Batterie gegen eine Knopfzelle (mit Sperrdiode!) getauscht und entweder die Kiste
nun komplett geschrottet :-/ oder irgendetwas vergessen......? (Die Batterie ist gootseidank durch den Towereinbau "nach unten" auf den Gehäuseboden ausgelaufen)

Der Rechner macht beim Einschalten erstmal nix, ausser bei beiden Floppies die rote LED einschalten......das Ganze OHNE Geräusche und Aktionen, eben nur die leuchtenden Dioden.
Danach kommt nix......aber halt auch keine Fehlercode.

Die Caps-Lock-Taste sagt auch nix, aber die kann ich schön aus- und wiedereinschalten........Ich hab über die Jahrzehnte eigentlich alles wieder irgendwie hinbekommen, aber das finde ich jetzt nirgends auf Anhieb, hat vielleicht jemand von Euch ne Idee ?



[Mr_Blues]

Oh jeh, ganz schwierig. Im Übrigen hatte ich auch so einen halbgaren Amiga 2000 erhalten, Batterie ausgelaufen, zwar ganz schnell entfernt und alles gesäubert, aber seitdem läuft dieser irgendwie unrund, obwohl er bootet. Das Dumme ist, auch wenn der Siff nach unten rausläuft, heißt das nicht, das die Säure sich nicht doch auch auf dem Motherboard reingefressen hat. Ich würde erstmal alles auf Nullniveau setzen und nur die Floppy einsetzen. Dann würde ich einmal den 68000 Sockel und den 68000 Prozessor komplett säubern, denn dieser ist nah an der Batterie. Leider sind die Pins Recht fummelig und verbiegen sich leicht, also gaaaaanz vorsichtig. Bei der Floppy nochmal die Kabel überprüfen, manchmal ist ein Dreher drin, den man schnell übersieht. Die 2630 ist auch ein wenig zickig, Buddha und Retina ebenfalls, also auch hier aufpassen und Geduld haben. Wenn die Floppy klackt, braucht auch zunächst kein Bildschirm dran, dann ist erstmal alles in Ordnung. Dann Bildschirm dran und nach und nach, erstmal einzelnd, die Karten rein. Im Startup Menü mit beiden Maustasten alles kontrollieren.Die Xsurf ist die unwichtigste, die zuletzt. Erstmal Buddha, ich nehme an mit CF, wieder rein. Ich gehe angesichts der Retina davon aus, daß ein 3.1 er Rom verbaut ist. Die Retina benötigt allerdings mindestens ein 68020, also wäre die nächste Karte die 2630. Dann die Retina und zu guter Letzt die XSurf. Viel Spaß!



[Amigaharry]

Wenn er solange nicht gelaufen ist, könnten die Kondensatoren jetzt endgültig gestorben sein. Schau sie dir einmal an. Möglicherweise ist ein Recap notwendig.

Ansonsten: alle Karten raus und sehen was sich tut. Wenn er dann wieder gehen sollte, Karten einzeln einbauen udn wieder testen.



[Mr_Blues]

Beim Test der 2630 würde ich auf jeden Fall erstmal das RAM ausjumpern. Die 2630 ist irgendwie eine üble Karte. Irgendwann habe ich die 2630 übrigens in die Ecke geworfen zugunsten einer dicken Olga.



[Jochen]

Schaue unbedingt mal, ob das Netzteil einen Netzfilter am Eingang hat. Die lösen sich zu 100% nach ner Weile in Rauch auf! Iiiiih!

Ansonsten, alle Karten raus und alle ICs mal raus und im Sockel raus rein rutschen paar mal, dann mal testen. Meist ist es ein Kontaktfehler an den Sockeln.
Zudem schauen, ob die Sockelfedern irgendwo grün sind.
Etwas Kontakt 61 (niemals Kontakt 60!!!) mal auf die Federn sprühen, das pflegt.

Wenn er dann läuft, dann die Kartenanschlüsse mit einem Radiergummi blank machen und auch die Kontakte der Slots mit Kontakt 61 pflegen! Nach und nach die Karten dann alleine jeweils testen.
Wenn alles ok, alles rein und Daumen drücken!



[amitcp]

Oh jeh, ganz schwierig. Im Übrigen hatte ich auch so einen halbgaren Amiga 2000 erhalten, Batterie ausgelaufen, zwar ganz schnell entfernt und alles gesäubert, aber seitdem läuft dieser irgendwie unrund, obwohl er bootet. Das Dumme ist, auch wenn der Siff nach unten rausläuft, heißt das nicht, das die Säure sich nicht doch auch auf dem Motherboard reingefressen hat. Ich würde erstmal alles auf Nullniveau setzen und nur die Floppy einsetzen. Dann würde ich einmal den 68000 Sockel und den 68000 Prozessor komplett säubern, denn dieser ist nah an der Batterie. Leider sind die Pins Recht fummelig und verbiegen sich leicht, also gaaaaanz vorsichtig. Bei der Floppy nochmal die Kabel überprüfen, manchmal ist ein Dreher drin, den man schnell übersieht. Die 2630 ist auch ein wenig zickig, Buddha und Retina ebenfalls, also auch hier aufpassen und Geduld haben. Wenn die Floppy klackt, braucht auch zunächst kein Bildschirm dran, dann ist erstmal alles in Ordnung. Dann Bildschirm dran und nach und nach, erstmal einzelnd, die Karten rein. Im Startup Menü mit beiden Maustasten alles kontrollieren.Die Xsurf ist die unwichtigste, die zuletzt. Erstmal Buddha, ich nehme an mit CF, wieder rein. Ich gehe angesichts der Retina davon aus, daß ein 3.1 er Rom verbaut ist. Die Retina benötigt allerdings mindestens ein 68020, also wäre die nächste Karte die 2630. Dann die Retina und zu guter Letzt die XSurf. Viel Spaß!

So, hab jetzt nen Moment gebraucht um was gescheites zum reinigen etc. zu finden. Der 68000er und der Sockel (ein paar Federchen) waren tatsächlich schon grün, aber ich hoffe ich konnte das nun reinigen.......

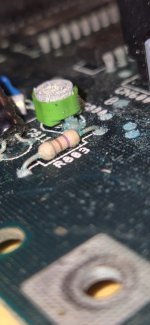

Nun warte ich erst einmal, ob alles auch richtig getrocknet ist........und finde nebenan noch ein seltsames Teilchen namens "VC800"......und das ist auch korrodiert :-/
Leider weiß ich nicht, ob das auch in den Standard-Recap-Päckchen dabei ist ? Mir scheint auch, daß da schonmal jemand früher auf der Unterseite der Platine vielleicht gelötet hat ? Oder vielleicht hat das Teilchen das verursacht :-/
Jedenfalls liegt auch daneben dann noch ein Elko (?) namens C811 und ein Widerstand R803


Keine Ahnung für was das ist ?!?



[Jochen]

Der Krams ist für die Uhr größtenteils.
So wie das aussieht, würde ich den Sockel eher tauschen. Auf jeden Fall schön mit Alk putzen und unbedingt alles schön versiegeln (dafür taugt Colophonium Löttinktur bestens), denn alles was versiegelt ist, kann nicht mehr gammeln, auch wenn du eine Lücke nicht erreicht hast mal.
Glasfaserstift ist hier schon von Nöten auch ...

Mega gerne werden auch die Durchkontaktierungen neben dem CPU-Sockel wackelig im Kontakt, wenn der Siff das schon grün gemacht hat.



[freddy333]

das teilchen VC800,ist ein einstellbarer kerko.mit diesem wird die genauigkeit der systemuhr eingestellt(wenn man wert darauf legt,ob die uhr genau geht).wenn der gewechselt wird,muß man ihn wieder einstellen,damit die uhr genau geht.



[amitcp]

das teilchen VC800,ist ein einstellbarer kerko.mit diesem wird die genauigkeit der systemuhr eingestellt(wenn man wert darauf legt,ob die uhr genau geht).wenn der gewechselt wird,muß man ihn wieder einstellen,damit die uhr genau geht.

Vielen Dank für die Info. Man findet echt so gut wie nix über das Teil.........aber heißt das dann auch, daß ich den eigentlich komplett rauslöten kann, ohne was tauschen zu müssen (wenn dann die Genauigkeit fehlt ist das egal)? Oder überbrücken ?

Ich bin übrigens nach ein paar weiteren Reinigungsarbeiten, Kabel nochmals setzen etc. inzwischen so weit:

- Der Amiga startet (Floppies machen ihren typischen kurzen "Klack", bleiben aber aus an der LED), Der Buddha-Controller lässt die Festplatte anlaufen......und dann
kommt ausser einem grauen und zwischendurch grünen Monitor noch die Power-LED, die dann 10x kurz und 1x ein bissl länger blinkt (Soll ein Hinweis auf CIA sein?)

Kickstart sollte ausscheiden, weil der ja die LED-Blinkerei steuert, wenn ich mich nicht irre.

Bleibt - hoffentlich - nur ein CIA oder der Agnus, oder ?



Zusatz:
Wenn ich dann noch meine 2630 reinbaue, kommt noch zwischendurch kurz gelb auf dem Monitor (das sollte ja was mit dem Speicher zu tun haben) :-/
Deshalb gleich wieder raus damit, bis der Rest funzt.

PS: Habe jetzt noch nebenbei bei eBay noch 2 "defekte" A500 geschossen (1 aus England), da werde ich zumindest ein paar Chips mal (in 2 Wochen nach meinem Urlaub) quertauschen können.........das gibt glaub ich Arbeit für den ganzen Herbst



[Jochen]

Ich tippe auf den Akkuschaden.
Heißt, CPU Sockel raus und da alles chick machen.



[amitcp]

Ich tippe auf den Akkuschaden.
Heißt, CPU Sockel raus und da alles chick machen.

Ok, aber das alles erst übernächste Woche
Muss jetzt erstmal ne Woche Urlaub machen.

Vielen Dank für die Hinweise und Euere Hilfe bis hierher



[Jochen]

Erhol dich gut!



[amitcp]

Ha!
Ich warte zwar noch auf ein paar Gimmicks, aber jetzt hab ich gerade mal schnell die beiden CIAs quergetauscht und siehe da......nur der hellgrau Monitor.......Festplatte wird gestartet....Floppy is wach, booret aber nicht......KEIN PowerLed-Geblinke......aber weiter geht's noch immer nicht
......also warten auf alles was ich bestellt hab.....vielleicht kommt ja noch was raus vor dem Urlaub



[Jochen]

Kontaktprobleme sehe ich hier als Grund bei den Sockeln. Die brauchen mal Pflege und Rein-Raus-Spiel...



[DigitalKeeper]

Und? Lüpped? Also.....nachdem, was ich auf dem einen Bild gesehen habe, Bedarf das ganze Board einer vernünftigen Überholung. Alles was da "Grün" angeschmaddert ist, MUSS entfernt werden. Weiterhin wird hundertpro der CPU Sockel ein Problem haben. Ich werd die Tage etwas dazu schreiben, und auch Bilder dazu posten.

Hier mal EIN Beispiel aus meinem Archiv mit ca. 4.000 Bildern:



[amitcp]

Und? Lüpped? Also.....nachdem, was ich auf dem einen Bild gesehen habe, Bedarf das ganze Board einer vernünftigen Überholung. Alles was da "Grün" angeschmaddert ist, MUSS entfernt werden. Weiterhin wird hundertpro der CPU Sockel ein Problem haben. Ich werd die Tage etwas dazu schreiben, und auch Bilder dazu posten.

Hi, bin jetzt seit dem Wochenende wieder da nach meinem Kurzurlaub und bin gestern Abend erst einmal wieder dazu gekommen das alles zu prüfen.

Ich hatte ja noch auf ein paar "Gimmicks" gewartet, wie z.B. Diagrom etc. Nebenbei hab ich auch 2 A500 ersteigert (für Ersatzteile).
Zumindest konnte ich die CIAs ausschließen, die ich quergetauscht hatte.
Leider hat das am 2000er (seine CIAs waren ok) nichts geholfen, aber dafür auf einem der A500.
Den A500 nehm ich grad, um die anderen Kabel, Floppies (vom A2000) etc. zu prüfen. Bisher ist das alles ok.
Die ZII-Karten kann ich da zwar nicht checken, aber am 2000er-Bildschirm ist derzeit alles nur "grau" eben auch ohne Karten.
Deswegen würd ich gerne das Diagrom auch da drauf laufen lassen. Hier brauche ich aber anscheinend einen Adaptersockel (hab ich für den 500er), den ich grade angefragt hatte. Ich scheue mich die Pins etc. zu verbiegen, weil beim 2000er (Rev 4.3) und beim 500er (Rev 5) das so sein sollte ?!?
Lt. Info des Adapter-Herstellers funktioniert der gleiche Adapter vom 500er leider nicht am 2000er, aber die würden sowas bei entsprechender Nachfrage auch gerne
herstellen. Der Sockel ist auf jeden Fall sehr viel stabiler als die Chip-Beinchen.

Generell habe ich tatsächlich wenig Ahnung vom "sauberen" Entlöten des Prozessorsockels. Dachte neulich halt, daß er ja läuft und das Saubermachen des Prozessors an sich auch reichen würde. Den Uhrenakku konnte ich noch selbst ersetzen, aber bei sowas mache ich mir tatsächlich noch in die Hose

Was ich jetzt bräuchte wäre ein "Lötergott" hier in der Nähe von Baden-Baden/Karlsruhe/Offenburg

Bis dahin wurschtel ich halt jeden Tag ein bisschen weiter, hoffe dann Diagrom auch auf dem 2000er laufen zu lassen (Würde das Diagrom 1.3 nicht sogar nativ funktionieren, also ohne rumlöten ?)

So - jetzt erstmal arbeiten und später mehr.



[Jochen]

Ach der Keeper ist ja auch hier... ... = Lötgott!



[DigitalKeeper]

Also......der "graue" Screen deutet auf einen Kontaktfehler hin; meist beim Kickstart; kann allerdings auch bei Denise und Paula sowie Gary sein.

Oft - sehr oft - ist am Agnus ein Kontaktproblem vorhanden.

"Rudimentär" läuft das System, sonst wäre der graue Screen nicht da, sondern "nur" ein Black Screen.
-----

Das Diagrom "sollte" einsZUeins in den Kickstartsockel passen; allerdings weiss ich jetzt nicht - WELCHE - Art vom Eprom Du hast. Da kursieren Dutzende Varianten.

Wenn das Diagrom NICHT in Deinen 2oooer passt, bzw. läuft - lass mich raten -> es ist ein A2000A Board, das sogenannte "Braunschweiger".

In dem Fall ist es Korrekt, das es nicht läuft! Da Bedarf es einer Modifikation mit Widerstandsnetzwerken und etwas Kabel, um es dort funktional zu haben.

Das gilt übrigens auch für den A500 Revision 3 und 5! Bei allen anderen Systemen funktioniert es.....
-----

Kannst Du mal ein paar Fotos von dem Board hochladen? Insbesondere ein paar Nahaufnahmen vom CPU Sockel würden mich interessieren.



[Jochen]

Ja, meist nach CPU-Sockel und Umgebung flicken gehts dann. Ist halt leider die typische Krankheit, aber wenigstens weiß man, wo man ansetzen muss.
Leider sind meine Nerven nicht mehr so gut, sonst hätt ichs gemacht. Sockel tauschen geht schon, aber wenn tiefergehende Probs noch sind, ist das für mich zu viel.



[DigitalKeeper]

-> augenblicklicher Zustand:


-----


-----
